Jauges de pression à lecture à distance et jauges de pression à distance - Solutions de surveillance industrielle
Vous recherchez une surveillance de pression à distance fiable ? Nos jauges de pression à lecture à distance et jauges de pression à distance de haute qualité offrent des sorties 4-20mA, RS485 pour les pompes, le CVC et les systèmes industriels. Précises, durables et faciles à installer.
Qu'est-ce qu'une jauge de pression à lecture à distance ?
Une jauge de pression à lecture à distance, souvent appelée jauge de pression à distance ou jauge de transmission à distance, est un instrument essentiel pour les systèmes modernes de surveillance et de contrôle industriels. Contrairement aux jauges à cadran locales traditionnelles, elle convertit la mesure de pression physique en un signal électrique standardisé (tel que 4-20mA ou 0-10V DC) ou un signal numérique (comme RS485). Ce signal peut être transmis sur de longues distances vers un emplacement central—tel qu'un automate programmable (PLC), un système SCADA ou un écran de salle de contrôle—permettant une surveillance en temps réel, une journalisation des données, une automatisation des processus et des alarmes sans que le personnel ait besoin d'être physiquement présent au point de mesure.
Pourquoi choisir nos jauges de pression à distance ?
Nos jauges comblent le fossé entre la mesure mécanique robuste et le contrôle numérique moderne, offrant une fiabilité là où cela compte le plus.

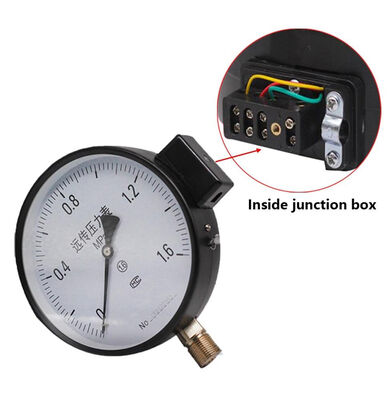

- Double fonctionnalité : Un cadran analogique local clair pour la vérification sur site, ainsi qu'une sortie de signal à distance continue.
- Sorties standard de l'industrie : Compatible avec tous les principaux systèmes de contrôle via 4-20mA (2 fils), 0-5/10V, RS485 Modbus, et plus encore.
- Durabilité exceptionnelle : Construit avec des boîtiers en acier inoxydable, des lentilles en verre de sécurité et des éléments de détection de qualité industrielle (tube de Bourdon ou diaphragme) pour résister aux environnements difficiles, y compris les vibrations et les pulsations.
- Haute précision : Assurez un contrôle et une surveillance précis avec des précisions typiques de ±0,5 % à ±1,0 % de la pleine échelle.
- Intégration facile : Conçu pour une installation et un câblage simples, pour que votre système soit en ligne rapidement.
Principales caractéristiques et spécifications techniques
Notre gamme de jauges de pression à distance est conçue pour la performance dans diverses applications.
| Caractéristique | Spécification / Description |
|---|
| Type de mesure | Pression manométrique, pression absolue ou composée |

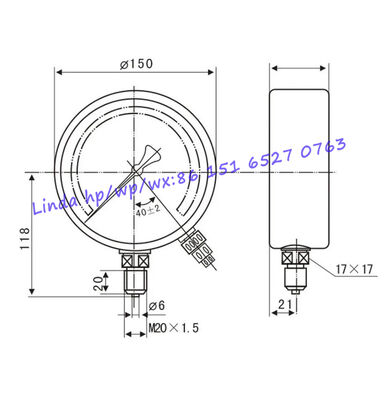

| Affichage local | Cadran analogique de 4" ou 6" (100 mm ou 150 mm) |
| Sortie de signal à distance | 4-20mA (2 fils), 0-5V, 0-10V, RS485 avec Modbus RTU |
| Plages de pression | Du vide (0 à -1 bar) jusqu'à la haute pression (0 à 1000 bar/15 000 psi) |
| Classe de précision | 0,5 % FS, 1,0 % FS (Standard) |
| Raccordement process | 1/4" NPT, 1/2" NPT, G1/2, M20x1.5, ou autres normes internationales |
| Matériau du boîtier | Acier inoxydable (316L ou 304) ou phénolique robuste |
| Fenêtre | Verre de sécurité trempé ou polycarbonate |
| Indice de protection environnementale | IP65 (étanche à la poussière et protégé contre les jets d'eau) |
Applications courantes des jauges de transmission à distance
Où sont utilisées les jauges de pression à lecture à distance ? Partout où vous devez surveiller la pression à distance ou l'intégrer dans un système automatisé.
Galerie d'applications
- Pompes et compresseurs industriels : Surveiller la pression de refoulement/d'aspiration pour la performance et la sécurité.
- Systèmes CVC/R : Surveillance de la pression de l'eau glacée, de l'eau chaude et du réfrigérant dans les grands bâtiments.
- Industries de transformation (chimie, pétrole et gaz) : Essentiel pour la surveillance de la pression des pipelines, des cuves et des réacteurs dans les boucles de contrôle.
- Traitement de l'eau et des eaux usées : Surveiller la pression des filtres, l'état des pompes et les niveaux des réservoirs.
- Production d'énergie : Surveillance de la vapeur, de l'eau d'alimentation et du système de lubrification.
- Fabrication et automatisation : Contrôle des systèmes hydrauliques et pneumatiques sur les lignes de production.
Choisir le bon modèle : Guide des sorties
La sélection de la jauge de pression à distance correcte dépend des exigences d'entrée de votre système.
- Pour les modules d'entrée analogique PLC : Choisissez la jauge de sortie 4-20mA. Il s'agit de la norme industrielle la plus courante et la plus résistante au bruit pour la transmission longue distance.
- Pour la connexion directe à un ordinateur ou à un enregistreur de données : Choisissez la jauge de sortie RS485 Modbus pour la capacité de réseau multi-points et l'intégrité des données numériques.
- Pour les systèmes de contrôle plus simples ou les variateurs de vitesse (VFD) : La jauge de sortie 0-10V est une solution simple et rentable.
Notes d'installation et de câblage
- Montage : Installez la jauge verticalement sur une surface ou un panneau stable à l'aide du support fourni. Assurez-vous qu'elle est facilement visible pour la lecture locale si nécessaire.
- Raccordement process : Utilisez du ruban d'étanchéité approprié ou un produit d'étanchéité pour filetage sur les filetages mâles. Serrez fermement pour éviter les fuites, mais évitez de trop serrer.
- Connexion électrique : Pour les modèles 4-20mA, connectez les deux fils en série avec l'alimentation (généralement 12-24V DC) et l'entrée PLC. Respectez la polarité.
- Mise en service : Une fois alimentée, la jauge émettra un signal correspondant à la pression mesurée (par exemple, 4mA = pression nulle, 20mA = pression pleine échelle).
FAQ : Jauges de pression à distance
Q : Quelle est la principale différence entre une jauge de pression à distance et un transmetteur de pression ?
R : Une jauge de pression à distance possède à la fois un cadran local et une sortie électrique. Un transmetteur de pression n'a généralement pas de cadran local et est un appareil plus petit axé uniquement sur la génération du signal de sortie. Nos jauges offrent l'avantage des deux.
Q : Quelle est la distance de transmission maximale pour un signal 4-20mA ?
R : Avec un calibre de fil approprié, un signal 4-20mA peut être transmis de manière fiable sur plus de 1000 mètres ou plus, car il s'agit d'un signal de courant résistant à la chute de tension.
Q : Pouvez-vous fournir des plages de pression et des sorties personnalisées ?
R : Oui. Nous nous spécialisons dans la personnalisation des jauges pour des plages spécifiques, des raccords process, des sorties électriques et des logos de cadran. Contactez-nous pour vos besoins.
Prêt à intégrer une surveillance de pression à distance fiable dans votre système ?
Parcourez notre série de produits détaillée ci-dessous ou contactez notre équipe d'ingénierie pour une consultation gratuite sur la meilleure jauge de pression à lecture à distance pour votre application.
